系统总体设计

设计原则

（1）先进性

平台设计采用国际上先进的、成熟的数字视频、计算机及网络技术；系统总体设计具有一定的超前性，保证系统能够在业界具有领先地位，同时在3～5 年内不会落后主流技术；

（2）开放性

平台设计要求系统硬件、软件不能有私秘性，系统具备良好的扩展性，可以根据需求对任何部分软件及硬件进行升级和扩充；系统具备良好的兼容性，可以与所有符合标准的第三方设备进行集成；系统提供开放的应用接口，可与目前和将来可能的系统进行数据交换；

（3）可靠性

平台应具有很高的稳定性和可靠性，单机可用度不小于99.9999%，平台整体可用度不小于99.999%；平台的重要设备和部件必须采取冗余措施，提供足够的容错能力和可用性，以保证平台在出错情况下能正常运营并快速恢复；

（4）伸缩性

平台系统应具有较强的升级扩容能力，软硬件结构应具备良好的可扩展性和可移植性，采用模块化设计思路，在设备选型方面有一定的可替换性，将来随着业务种类的增长，平台可在增加较少投入的情况下，平滑扩展、在线升级；同时，还应能够根据业务发展，平滑进行收缩；

（5）安全性

平台网络应具备完善的安全性和保密性措施，应具备防病毒、木马及拒绝服务等攻击的手段，保证业务生产安全稳定的运行；同时平台应具备完善的用户操作授权管理，对播出内容的上载、审查、播出有详细的日志记录，对相关操作者而言有不可否认性；

（6）易维护性、可管理性

平台具备功能的完善性，设备操作简单直观，易于操作，维护管理方便；所有日常维护工作要求全部实现不停机在线式操作；所有生产流程应可自定义配置；平台应提供对主要设备及业务流的检测、记录、告警、维护等手段；

（7）高性价比

平台设计应充分考虑利用原有软硬件资源，新增软硬件应具有最优的性价比。

系统结构设计

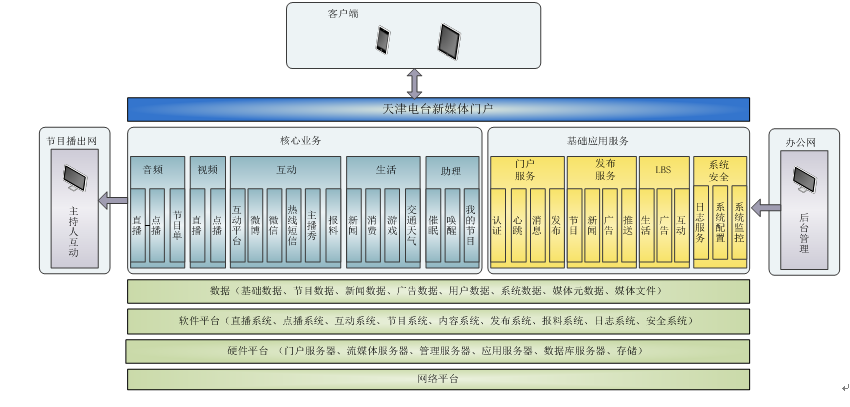

系统服务器端服务器之间采用分层、结构化、松耦合模式结合，系统模型图如下：

n  网络平台，网络环境，本系统构架在千兆以太网之上，通过TCP/IP协议完成数据通讯和交换。

n  硬件平台，硬件平台中主要包括系统中的服务器列表，这些服务器包括门户服务器、流媒体服务器、管理服务器、数据库服务器、应用服务服务器、存储服务器

n  软件平台，系统中的软件系统，包括门户系统、直播系统、点播系统、互动系统、节目系统、内容系统、发布系统、日志系统、消息系统、安全及认证系统

n  数据，整个系统中的数据，包括数据库数据和静态媒体文件数据

n  核心业务，系统的核心业务主要是，音频直播和点播，视频直播和点播，互动平台，听众生活服务，个人助理服务。

n  基础服务，保证系统需要正常运行，业务需要正常工作的服务：门户登录服务、发布服务、LBS服务、日志服务、消息服务、后台应用服务、系统及安全服务。

n  客户端，普通听众使用IOS或Android移动手持设备上的专用APP，主持人和管理员使用浏览器。

系统通信模型

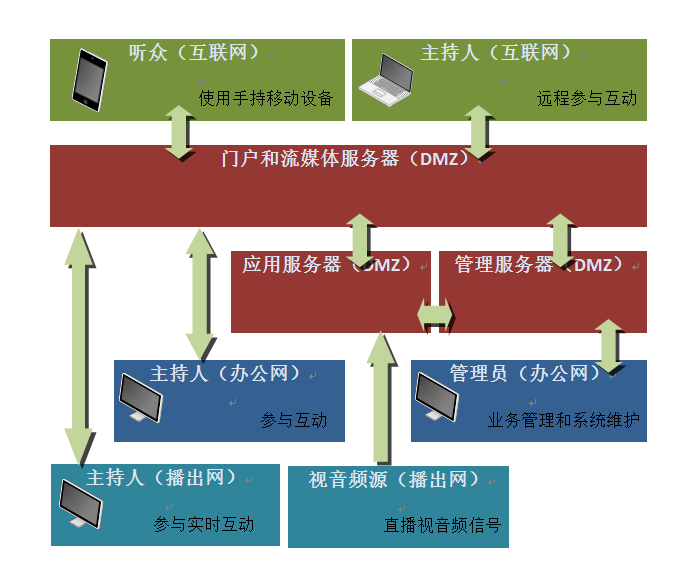

系统通信模型如下：

n  互联网

²  听众，所有听众都在互联网，实现直播、点播、报料、互动等业务

²  主持人，主持人可在互联网参与互动

n  DMZ，系统内的所有服务器都放在DMZ区域，其中包括

²  门户和流媒体服务器，提供登录和门户服务、流媒体直播和点播服务

²  应用服务器，所有应用服务所在服务器

²  管理服务器，后台管理服务器、视音频编码器

n  办公网

²  主持人在办公网参与互动

²  管理员在办公网对系统进行管理和维护

n  播出网

²  主持人在播出网，直播过程中可实时参与互动

²  视音频源从播出网输送到编码器

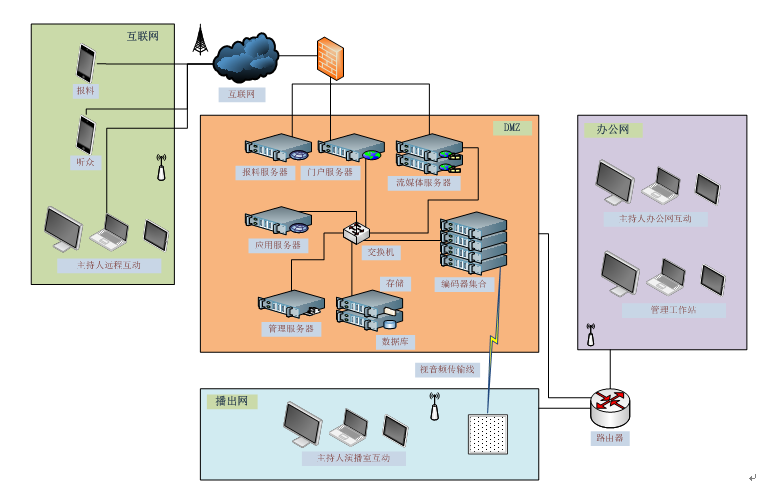

网络拓扑结构

n  互联网

²  听众在互联网通过IOS和Android移动手持设备上的专用APP

²  主持人可在互联网通过浏览器进行互动

n  DMZ，所有服务器放置在DMZ区，服务器间采用松耦合方式，可根据业务量分开部署或选择性的合并部署

²  门户服务器，为听众提供登录服务、节目服务、互动服务、个人服务等

²  流媒体服务器，提供直播和点播视音频流服务

²  报料服务器，报料系统服务器，提供图片和音频报料服务

²  应用服务器，应用服务程序系统服务器，自动播出单、直播时移、统计等

²  管理服务器，后台管理服务器

²  数据库服务器，数据库服务器

²  存储服务器，媒体文件存储服务器

²  编码器，实时视音频流编码器，离线文件转码器

n  办公网

²  主持人互动工作站

²  后台管理和维护工作站

n  播出网

²  主持人工作站

²  直播信号源

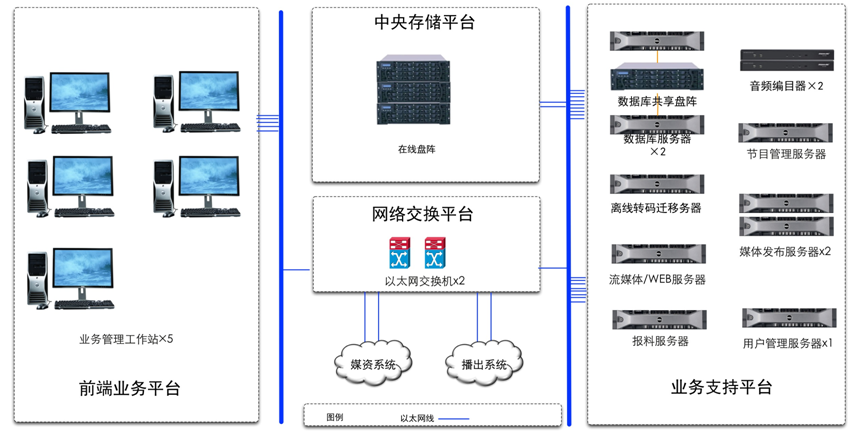

系统设备部署图

系统存储容量设计

系统每年目前web服务器大概可以支持4000个并发按照1m码率估算增加的音频节目所需的物理容量约为9.6TB。本次系统存储配NETAPP2高性能NAS盘阵，配置24块2TB硬盘，物理容量48TB，满足手机广播APP系统斤5年存储容易需求。

系统带宽需求设计

音频流带宽：按照320kbps流播放要求，流带宽需求为0.32*5000=1.6Gb，

页面及系统带宽：按照系统20%测算1.6G*0.2=320Mb

访问总带宽为1.92Gb

每台WEB服务器极限并发处理能力：

静态文件 可以支持6000-8000并发

动态程序 可以支持5000-7000并发

直播能力 1Mb估算，可以支持4000并发

点播能力 1Mb估算，可以支持5000并发
