M-live 移动媒体全媒体系统介绍

M-live系统构成

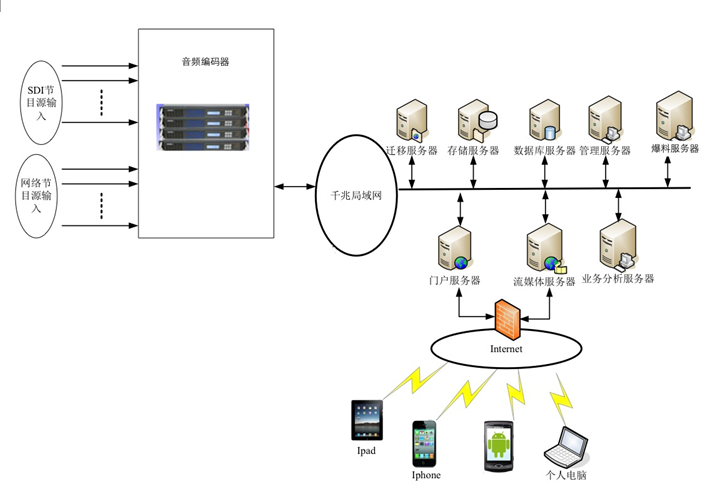

如下图所示，系统由节目源、编解码器、数据管理服务器、数据发布服务器和移动媒体终端构成。

节目源

移动新媒体系统的节目源类型可以从来源、接口方式、发布方式等方面来区分。

从来源类型上区分可以是：

1）本台直播节目源，这是广播直播部分最主要的节目来源形式，每个广播电台的直播频道或频率可以对应一个手机移动媒体系统的直播频道。M-live手机APP系统不但可以对将广播电台目前的直播节目实时发布到移动新媒体系统中，还支持将直播节目的媒体流按照直播节目表直接转成历史点播节目。

2）本台录播节目或者历史节目源，可以是来自媒资或者其他节目系统。M-live系统通过管理员制定的解码转码策略将指定的历史节目素材各种封装格式转换成标准的TS媒体流，这部分媒体流可以直接输出到手机广播APP系统中作为直播节目，也可以按照发布策略发布为VOD点播节目；

3）本台收录的其他台的节目源或者从其他台购买的节目源，同样，根据管理员的管理策略，系统可以很好的利用这些优良素材资产，通过移动新媒体系统发挥其更大的传媒价值。

从接口方式上看，节目源的接口方式可以是：

1） 对于音频广播，系统可以直接采集模拟或者数字音频信号，通过专业声卡采样后再对这些数据进行对应的编码和压缩。

2） 如有视频内容可以是MPEG2编码，也可以是H.264编码；音频可以是MP3编码、AAC编码或者MP2编码。

按照发布策略看，移动新新媒体统的节目源主要分为直播节目和点播节目。

另外，新媒体发布系统中，除了将音视频作为一种新媒体形式进行发布外，也将文字、新闻、照片等信息跟音视频一起或者作为独立的媒体形式进行发布。

新媒体编编码和

新媒体编码器的作用包含两个方面：

1)        负责将来专业声卡的原始音频转换为制定音频格式，并进行编码压缩以输出指定码流的的编码输出；

2)        将来自网络的媒体流流（例如TS、MSS）解码，再转换为指定音频格式并进行编码压缩以输出指定码流的的编码输出；

系统可以兼容市场上几乎所有主流音视频编码器，只是不同厂家的编码器各有所在性能和编码输出的封装上略有区别。根据不同用户的移动新媒体系统支持的终端需求不同，要求编码器至少相应需要支持功能如下：

1)        苹果IOS终端，目前主要是Iphone和IPad，要求编码器要支持Apple http live sream 协议；

2)        苹果终端以外的其他手机终端，目前市场上除苹果以外的手机操作系统都实现对3GP的支持，3GP是一种3G流媒体的视频编码格式，使用户能够发送大量的数据到移动电话网络，从而明确传输大型文件，如音频、视频和数据网络的手机。3GP是MP4格式的一种简化版本，减少了储存空间和较低的频宽需求，让手机上有限的储存空间可以使用

数据管理和发布服务器

数据管理和发布服务器是整个手机广播系统的核心，充分体现了具有高伸缩性的设计理念，即可以适应多频道直播和大规模VOD点播业务，也可以适应只有一个频道直播的小型手机广播APP系统。

       M-live数据管理和发布服务器按照功能聚合及部署点的不同可以分为数据管理服务器和流媒体发布服务器。其中数据管理服务器又由迁移服务器、后台管理服务器、存储服务器、图片服务器和数据库服务器构成；而流媒体发布服务器由门户服务器和流媒体服务器组成。

离线迁移服务器

1)        负责将来自编解码器的流媒体数据迁移到流媒体发布服务器，以提供实时直播所需的媒体直播流；

2)        负责将直播的音视频流合成为不同码流的流媒体文件，并将此作为历史节目素材发布到流媒体服务器中，以便用户进行历史节目浏览和点播；

3)        负责将管理员上传的点播素材按照发布计划发布到流媒体服务器，或者按照计划将已经发布的流媒体素材撤销发布；

在线存储的主要用途及配置需求

1)        在线存储主要用来新媒体系统的发布的流媒体素材，可以是存储管理员手工发布的点播数据，也可以是通过直播转化合成的历史节目素材。

2)        同时也用来作为流媒体发布的数据源，用户的直播或者点播的节目通过流媒体发布服务器推送到用户的移动终端上。

3)        在线存储的配置需要根据用户是否有点播服务和是否需要保存历史节目以及保存周期等进行统一规划。本次配置Netapp高性能NAS存储，物理容量48TB，满足APP系统的存储需求、

数据库服务器

1)        数据库服务器主要用来存储系统的管理数据（包括管理员信息、节目管理信息、系统配置信息、VOD点播信息等）及终端统计信息；

2)        数据库的选择可以参考用户的项目预算及系统规模进行选择，M-live移动新媒体系统可以兼容Oracle、微软SQL SERVER、MySQL等主流数据库；

3)        数据库服务器的配置需要根据用户是否有点播服务和是否需要保存历史节目以及保存周期等进行统一规划。

管理服务器的

管理服务器主要为管理员管理M-live移动新媒体系统提供一个管理门户，通过这个门户管理员可以对系统进行系统管理、直播节目管理、点播内容发布及撤销等；

流媒体发布服务器

流媒体发布服务器为所有的直播和点播服务提供流媒体推送服务，流媒体发布服务器可以配置为多网络接入，通过门户服务器的干预，用户可以获得在其所在网络环境下做好的访问链路。

媒体发布服务器

信息发布服务器包括点播节目发布、新闻文稿发布和广告发布三个部分，分别完成点播节目上载、转码控制及发布控制，新闻内容编审和发布、广告合同管理和发布等。可以跟业务统计服务器结合，进行新闻及广告的定向发布管理，不同访问习惯的用户可以在终端上浏览到不同的新闻信息及广告内容。

服务器配备和部署建议

1)        建议根据您的用户规模和数据规模来设计您的系统服务器规模，流媒体服务器可以保留对集群的扩展需求，将来可以方便通过集群扩展提供更大规模的数据访问服务；

2)         当数据和用户规模都比较小时，建议将内网的管理、存储界数据库服务器合并，将外网的门户及流媒体发布服务器合并，从而节约项目投资；

手机终端

M-Live 移动终端主要由智能手机、平板电脑加上M-Live 移动客户端软件组成。其中智能手机或者平板电脑系统具体要求如下：

硬件要求

移动设备需要支持3G或者WIFI移动网络，具有互联网访问功能。

系统要求

苹果IOS系统：iPhone 3GS、iPhone 4、iPad、iPad 2、iPod Touch系列，需要IOS 3.0以上版本。

Android平台：智能手机和平板电脑，HTC Desire、HTC Wildfire、三星I9000等几乎所有主流产品，需要Android系统1.6以上版本

安装要求

对应不同的移动设备，都需要安装我们提供的M-Live移动平台软件。用户不需要考虑视频相关的任何问题，软件内嵌所需的各种播放软件等内容。

在进行点播的时候，软件将会下载位于服务器的视频内容并采用边下载边播的方式进行播放；在进行直播内容观看的时候软件会通过发布服务器获取实时生成的流文件，并进行实时播放。通过手机客户端可以方便快捷地享受电台提供的各种直播及点播节目。

 M-live移动新媒体系统的特点

手机广播APP系统同目前市场上其他系统相比，具有以下明显的特点和优势：

1）兼容多种音视频编码和封装格式，从而可以跟目前市场上所有主流编码器和转码器无缝融合，在系统选型和部署上可以提供极大的灵活性。

2）在设计上具有高度的可伸缩性，可以根据用户的数据规模及终端并发规模采用不同的伸缩性部署方案。

3）提供多码流智能推放服务，根据用户的接入链路质量和终端类型，智能为用户设计对应分辨率和码流的媒体流方案，即使在链路带宽不足以支撑最低码流的视频节目时，也可以提供低码流的音频服务，从而满足不同用户终端和不同接入环境的支持

4）可以将电台直播节目节目根据用户的设置直接转换成历史节目，管理员只需提供定制节目表，无须后续更多的手工裁剪、上传、发布等繁杂的后台维护操作。

5）提供多ISP接入支持，可以根据用户的接入ISP，智能的将用户分配到对应的更高效的流媒体发布站点上，从而极大提高用户在不同接入环境下的访问体验。

6）支持用户收视统计，统计出用户个性化的手机习惯，从而可以跟电台的广告策略结合，进行智能的定向广告投放。

7）可以提供多种广告投放方式，可以将广告直接嵌入到直播或者点播的视频流中， 可以根据播放器窗口状态浮动在窗口周围，也可以在用户快进、暂停或者缓冲时插入广告，从而最大可能的减少对用户收视的干扰。

8）手机终端支持灵活的换肤策略，用户可以根据系统定义自主定义播放器的图片、颜色等用户界面元素，甚至可以为用户提供个性化的收视窗口，满足不同收视群体的用户界面需求。

9）自动转码支持，用户在添加历史节目时可上传任意格式音视频，在服务器上会自行将这些不同编码的音视频转码成适合移动终端播放的编码及封装格式。
