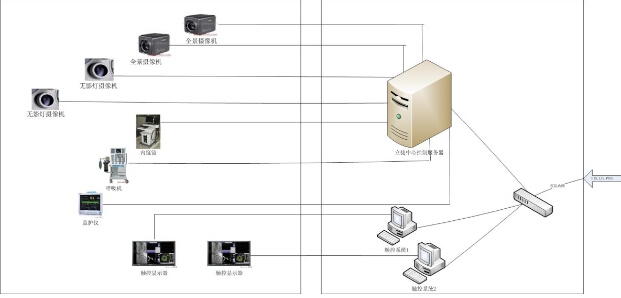

中心控制系统采用一台中高端配置的服务器，将整全来自麻醉机，呼吸机，监护仪，摄像机等设备的视频和音频信号、手术室内的灯光控制、室内温度控制、无影灯光强等设备的控制信号（从壁挂式控制面板接入）、手术室内直接的医学影像系统的信息采集、提取以及与手术病人有关的HIS、LIS、PACS、EMR系统中有关的内容提取出来集中整合。

服务器中安装立捷数字化手术室应用服务系统，为连接的触控计算机提供信号传送与切换服务。

                           系统控制流

本系统通过视频、音频及图像采集设备将,摄像机视频信号和PACS视频信号（以下简称医疗影像），以手术室设备信号，将其转化为IP数字信号，通过IP网络发送到立捷控制中心系统服务器；

立捷控制中心系统服务器负责对各手术室的医疗影像进行统一管理，同时负责对系统内的手术室工作站和其它医生工作站进行用户权限管理，医生、护士、专家、领导等可以根据自己的权限从综合医疗影像系统服务器获取和查看医疗影像；

为保证医疗影像的实时性，手术室工作站直接从服务器中获取医疗影像以及相关设备的音视频数据，两台触控计算机单独管理两个触控屏，其信号不受干扰。在其中一个显示屏上可以根据需要以方式显示一路医疗影像，在另一台显示屏上以屏幕分割式显示多路医疗影像。

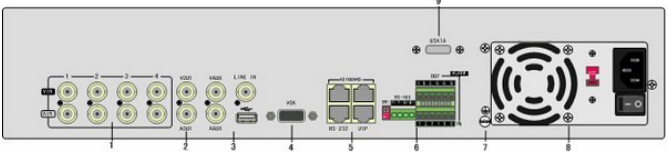

设备及连接说明

VIN视频输入接口，AIN音频输入接口；

VOUT本地监视接口，AOUT本地监听接口；

VAUX本地辅助监视接口，AAUX本地辅助监听接口，LINE IN语音输入接口，USB备份口；

VGA显示器输出接口；

KB键盘接口，RS-232串行接口，UTP网络接口；

网络接入：应与综合医疗影像系统服务器处于同一IP网络内；

显示器连接：两台工作站分别连接2个显示器，每个显示器画面示意图如下：
