基于云平台的基础设施建设(六)

2016-08-04 09:59:19 his医联体行心医养结合 阅读

信息云平台系统架构图

需要纳入云平台的软硬件资源:硬件包括小型机服务器、x86服务器、存储设备、负载均衡器、交换机和路由器等网络设备。软件可以包括各种操作系统、中间件、数据库及应用软件系统。

云平台管理软件:管理软件专门用于提供管理云平台的各项服务。

云平台咨询服务、部署服务及客户化服务:可以按照客户的特定需求和应用场景进行二次开发,使数据中心管理平台与客户已有软件硬件进行整合。

整体部署架构

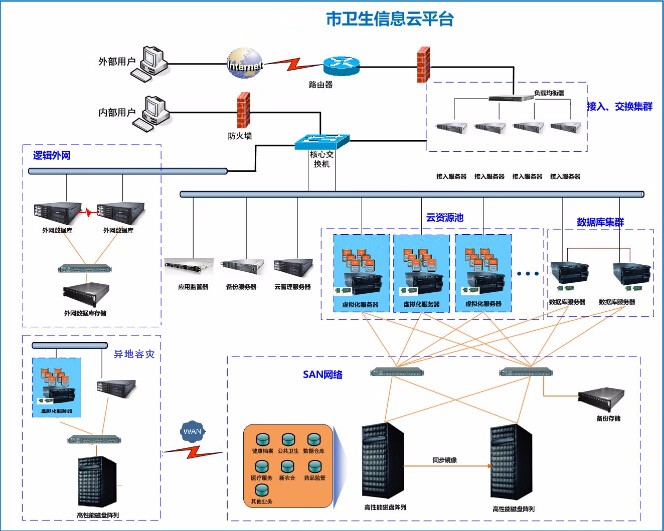

市级基层医疗信息云平台网络拓扑图

从上面拓扑图可以知道,硬件平台整合设计从全局的角度,通过资源类型和流量流向的优化,从而在底层架构上平整、兼容的和云配套相关软件相结合。

整个市级基层医疗信息云平台,通过政务外网、互联网等与基层医疗接入终端、卫生主管部门接入终端、家庭及个人接入终端等外部用户相连。同时,通过政务外网专线,与省级医疗卫生信息云平台数据中心衔接。

主机系统整合

主机系统的整合包含了小型机、X86服务器、云平台配置管理集群:

小型机整合

建议把小型机部分单独出来,把小型机做成一个小型机资源块,配合虚拟化软件,很好的细化利用小型机的IT资源。小型机的选型建议选用IBM Power系列小型机,并基于IBM Power逻辑分区、PowerVM微分区技术,实现小型机的虚拟化资源管理。

IBM的虚拟化技术始于大型机时代,迄今已经有40多年的发展历史,不仅技术成熟度比较高,而且各种虚拟化功能也不断得到丰富。实际上,PowerVM正是IBM基于Power处理器的硬件平台上提供的虚拟化技术家族,是IBM Power System虚拟化技术全新和统一的品牌,包括逻辑分区、微分区、Hypervisor、虚拟I/O服务器、APVPowerVM Lx86Live Partition Mobility等多种功能。

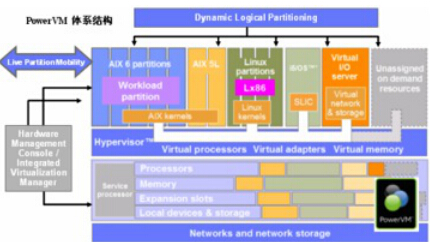

PowerVM虚拟化技术可以按以下逻辑来理解:首先是对CPU、内存等服务器资源的虚拟化,比如微分区、动态逻辑分区等功能,可以让系统资源在多个分区之间实现自动负载均衡;其次,随着分区越来越多,对于网络、磁盘等I/O层面的虚拟化需求也日益迫切,于是IBM推出了VIOS(虚拟I/O服务器),让服务器访问后端存储的连接也可以虚拟化,而不必为每个分区都配上一套物理连接卡,从而可以提供完整的虚拟化环境,并大大减少连接成本。然后,在分区和VIOS的基础上,IBM推出了活动分区迁移、活动共享内存等更多高级功能。

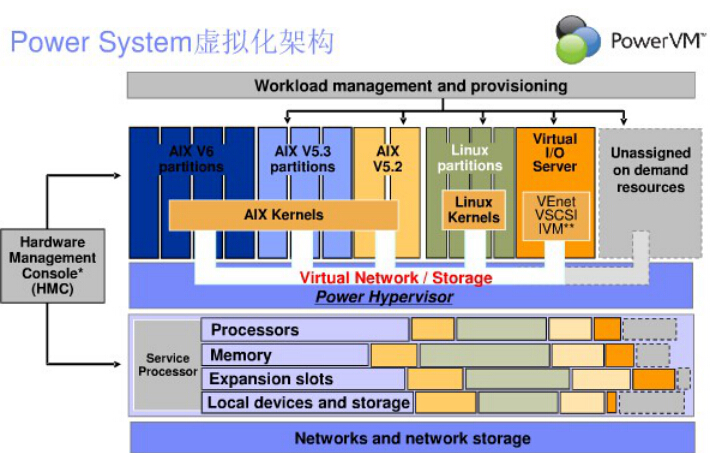

逻辑分区(LPAR: Logical Partition)是 PowerVM 最基本的概念。Power Hypervisor 直接管理硬件,根据需求将系统划分成若干逻辑分区。每个逻辑分区相当于一台独立的机器,不同分区独立运行,互不干扰。PowerVM 实现了如下完善的虚拟化特性,为各种资源提供了专用和共享模式,实现了性能、资源共享和灵活性的统一。这些特性可以用于 Power 服务器的各种机型,降低了学习和管理的成本。PowerVM 可以通过硬件管理控制台(HMC: Hardware Management Console)、集成虚拟化管理器(IVM: Integrated Virtualization Manager)或者更加高级的 VMControl 进行管理。VMControl IBM Systems Director 中的插件,可以帮助用户方便地创建需要部署的安装映像,同时便捷地进行部署、调整以及管理,从而极大地降低了相应的工作量和需要的时间。

处理器虚拟化特性:专用处理器、微分区(Micro-partitioning)、共享处理器池和同时多线程(SMT: Simultaneous Multi-threading

内存虚拟化特性:专用内存和动态内存共享(AMS: Active Memory Sharing

网络设备虚拟化特性:专用网卡、虚拟以太网和主机以太网适配器(HEA: Host Ethernet Adapter

存储设备虚拟化特性:专用 SCSI 适配器、虚拟 SCSI 适配器和虚拟光纤通道适配器(NPIV: N_Port ID Virtualization

动态虚拟化特性:动态逻辑分区(DLPAR: Dynamic Logical Partitioning)和动态分区迁移(LPM: Live Partition Mobility

AIX 专有的特性:工作负载分区(WPAR: Workload Partition)和动态应用迁移(Live Application Mobility

Linux专有的特性:Lx86,实现了 POWER 架构对 x86 体系下的 Linux 应用程序的二进制兼容
